插板阀按结构型式可以分为哪几种类型?

发布日期:[2018-06-28]     点击率:

插板阀按阀杆结构和运动方式分为明杆和明杆的阀杆带动阀板一起升降,阀杆上的传动内螺纹在壳体外部,因此,可根据阀杆的运动方向和位置直观地判断阀板的启闭和位置,而且传动内螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间。暗杆的传动内螺纹位于壳体内部,在启闭过程中,阀杆只做旋转运动,阀板在壳体内升降。因此,的高度尺寸小。暗杆阀闸,通常在上盖上方装设启闭位置指示器,以运用于船舶、管沟等空间较小和粉尘含量大的环境。

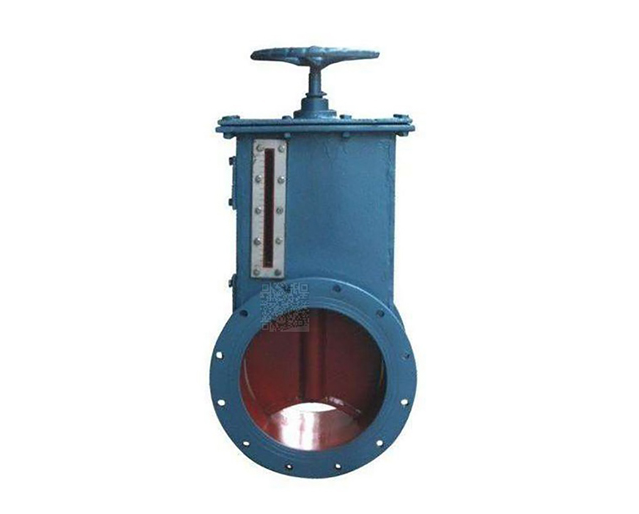

斜插板阀

  还可按阀板的结构不同分为楔式和平行式两类。


  楔式阀板又可分为刚性单阀板、弹性单阀板及双阀板等。


  楔式刚性单阀板结构简单,尺寸小,使用比较可靠。但楔角的加工、配合精度要求较高,易发生卡紧、擦伤现象,它运用于常温、中温的各程介质和压力的。楔式弹性单阀板可以靠阀板产生微量的弹性变形的补偿用途达到良好的密封,温度变化不易造成楔死,楔角精度要求较低。但应防止关闭力矩过大而使阀板失去弹性。它运用于各种温度和压力的
