手动盲板阀的组成部分及构成方式是怎样的

发布日期:[2021-02-24]     点击率:

盲板阀又称蜗轮扇形眼镜阀,翻板阀和扇形阀。它通常由左阀体,右阀体,扇形阀板,密封环,螺杆对,驱动装置,夹紧装置等组成。

手动盲板阀YJF431X-1:

手动盲板阀组件:左阀体,右阀体,扇形盲板,螺杆对,锁紧螺母对。

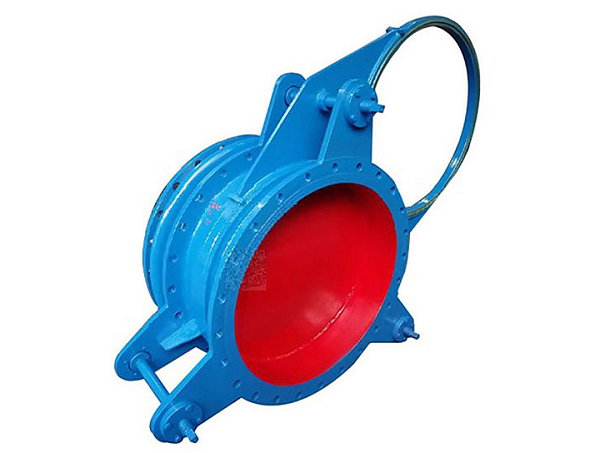

手动盲板阀

手动盲板阀构成方式:

1、左阀体,右阀体和扇形盲板通过三个螺杆连接,阀体固定在底座上,形成刚性结构。

2、在三个螺杆中,盲板固定在上螺杆的中心。盲板绕轴旋转,两个下螺杆将盲板定位块安装在同一位置。当盲板绕轴旋转时,可以防止盲板移动和刮擦。密封环。

手动盲板阀驱动模式:手动使用扳手同时向前(或向后)旋转三个螺杆。然后,您可以压缩(或分离)阀体以调节盲板和通孔板的位置。可以改变门的打开和关闭以达到打开和关闭的目的。手动操作,三点锁定。

手动盲板阀密封:密封件采用不锈钢和硅橡胶环,密封性能可靠。硅橡胶密封圈放在阀板上,便于更换。
