套筒阀的结构是怎样的

发布日期:[2022-08-03]     点击率:

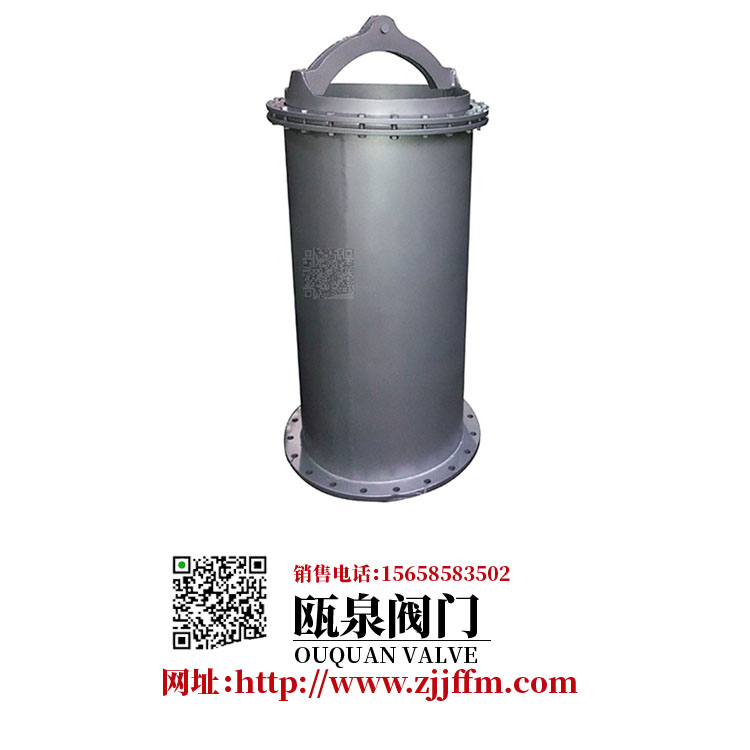

套筒阀一般用于沉淀池排泥井中进行池外排泥,由于其结构为内外伸缩套筒,故亦可用于配水井或出水井中调节水位。今天就由浙江瓯泉阀门有限公司为你讲解套筒阀的结构是怎样的。

套筒阀是采用单座调节阀的阀体,在阀体内插入一个圆筒形的套筒,以套筒为导向,安装一个轴向上下动作的阀芯,在套筒上切开了具有流量特性的孔,通过阀芯与套筒孔形成开孔面积的变化。


套筒通过三个密封垫片紧固在阀体上,安装套筒无需使用螺栓。根据不同流量特性的要求,可以方便的更换为直线流量特性套筒或等百分比流量特性套筒。可以根据流量大小不同要求跟换不同流通能力的套筒。套筒阀的套筒内开有两个阶梯的阀座密封面,通过与阀芯上的两个密封面配合来完成密封,相比单座调节阀的一个密封面来说,泄露等级加大了,其泄露等级与双座调节阀相当。

套筒阀在高温工况应用下泄漏量的影响较小。不会像双座调节阀,在高温工况下泄漏量增加较多。因为套筒和阀芯用同种材料制成,形状接近,膨胀系数相同,高温时变形接近,所以泄漏量变化不大。
