配水闸阀概述

配水闸阀概述

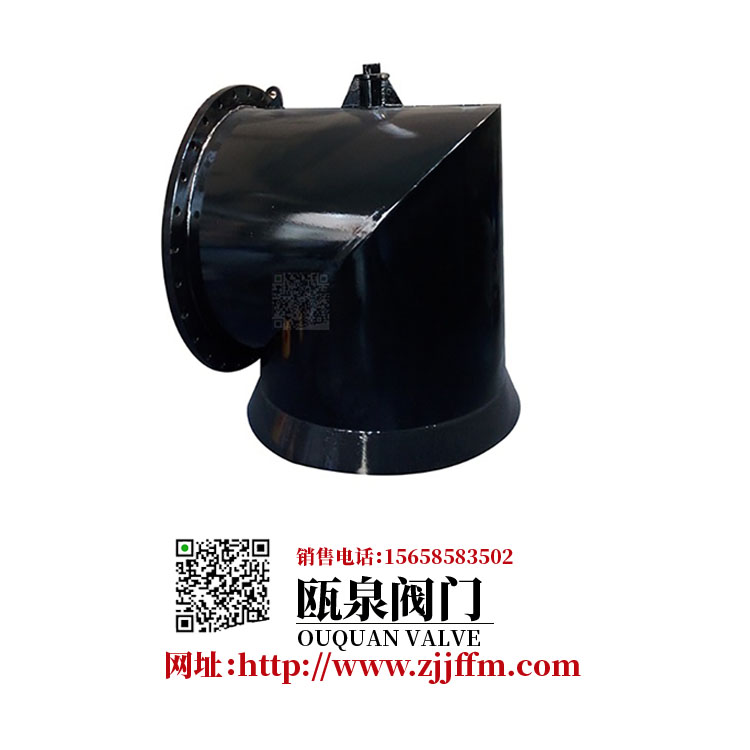

直角式闸阀，可承受0.1MPa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80度。配水闸门根据工作方式分为手动(PZ-1型)和电动(PZ-TT)。配水闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。配水闸门闸阀关闭时, 密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座, 以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动, 也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上, 再倒回 1/2－1圈, 作为全开阀门的位置。因此 ,阀门的全开位置，按闸板的位置（即行程>来确定。有的闸阀, 阀杆螺母设在闸板上，手轮转动带动阀杆转动, 而使闸板提升, 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
