升杆式铸铁镶铜圆闸门的概述及特点

一、升杆式铸铁镶铜圆闸门概述：

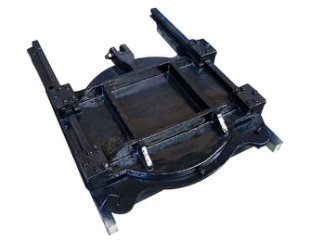

升杆式铸铁镶铜圆闸门主要由门框、门体、导轨、楔块装置、密封面等部件组成。主要用于城市给水、排水、化工、防洪等切换渠道、截断水流。可广泛应用于自来水厂、污水处理厂、城市雨水泵站、水利防洪等行业。本文由瓯泉铸铁镶铜圆闸门厂家为大家介绍升杆式铸铁镶铜圆闸门的概述及特点。

二、铸铁镶铜圆闸门的特点：

1、门框采用铸铁整体制作，门框两侧开有导向槽，精加工后门体升降的导轨。门框平面采用刨床和立式车床精加工而成，并嵌有耐腐蚀的密封面。不锈钢零件加工后，表面进行酸洗。

2、铸铁镶铜圆闸门的门体整体浇铸成圆形或方形门板，临水面铸有井形加强筋。密封面腐蚀。门板密封面与门框密封面配合，实现闸门的密封。

3、为达到闸门的止水作用，在闸门两侧设有楔形块，分别用螺栓固定在门体上的楔形座和门框上。楔形座上铣有长孔，方便楔形块的调整。当浇口某处密封效果不好时，可局部调整楔块。密封面分别在门框和门体的凹槽内镶嵌铜条。密封面铜条镶嵌后，用刨床、铣床进行铣削、打磨，保证门框与门体的紧密配合。

4、铸铁镶铜圆闸门的闸体为整体铸造的方形或圆形平板，在临水面上有“#”形加强筋。加强筋的数量取决于浇口的大小。加工有凹槽镶嵌铜条，用于镶嵌青铜密封面。门体两侧经精加工与门框侧槽配合形成上下滑轨。门体上端有吊耳，门体与吊耳的两个接触面精加工后用螺栓固定。

5、闸门必须按设计标高安装，各控制点偏差不大于±10mm。门框底槽和边槽的水平度和垂直度偏差不应大于2/1000mm。平台上吊具中心与门板吊耳中心在同一垂直线上，其垂直度有偏差。全长相差不大于1/1000mm。闸板密封面平整紧密，间隙不大于0.1mm，限300mm密封条。门框、门体按最大工作水头设计，抗拉、抗压、抗剪强度安全系数不小于5，挠度不大于构件长度的1/1500，安全导轨抗拉、抗压、抗剪强度系数不小于5 小于5

6、丝杆采用圆钢制造，螺纹为梯形，精度达到7e级标准。螺纹长度比门体行程高度长200mm。当杆总长度超过5000mm时，需分段加工，接头用圆钢加工成内圆孔，螺钉与接头用圆钢铰接螺栓固定。接头采用固定工装加工，可与同规格丝杆互换。当丝杆总长度超过4000mm时，需加装轴导向架。轴导向架由安装在铸铁支架上的铸铁衬套组成，铸铁支架固定在池壁上。调整，丝杆下部焊有圆钢销套，销套与门体用销轴连接。

7、当反向水压超过3.0m时，采用双向闸门。双向压力闸门结构。加装上下楔块，保证门体与门框密封间隙≤0.08mm，泄漏量控制在最大反水头。泄漏量≤1.25L/m.min。上楔和下楔的数量取决于浇口的大小。 .闸门的闸体结构也进行了相应的调整，主要是考虑闸体在反压时的承压能力。结构调整的程度取决于浇口的大小。为了加强闸门与墙体连接的牢固性，增加了连接螺栓的数量。

8、铸铁镶铜圆闸门设备无故障运行时间不少于20000小时。电动头及轴承使用寿命10年以上，保护层不少于5年，电器元件不少于3年。整机使用寿命25年以上。

9、包装前按GB4879标准对机加工表面进行防腐处理。除锈达到Sa2.5标准后，涂刷底漆、中间漆和面漆。闸门内外底漆、中间漆、面漆漆膜总厚度不小于200μm。
